排阻一般用在哪里_排阻的用途介绍

选伊萨,找光伟达

  排阻的概念

  排阻(NetworkResistor),即网络精密电阻器(Wire-woundResistor)。排阻是将若干个参数完全相同的精密电阻集中封装在一起,组合制成的。它们的一个引脚都连到一起,作为公共引脚。其余引脚正常引出。所以如果一个排阻是由n个精密电阻构成的,那么它就有n+1只引脚,一般来说,最左边的那个是公共引脚。它在排阻上一般用一个色点标出来。排阻具有装配方便、安装密度高等优点,目前已大量应用在电视机、显示器、电脑主板、小家电中。排阻通常都有一个公共端,在封装表面用一个小白点表示。其颜色通常为黑色或黄色。

  排阻内部结构排阻一般用在哪里_排阻的用途介绍

  额定功率RatedPower

  ?集成参数完全相同的数个单一精密电阻

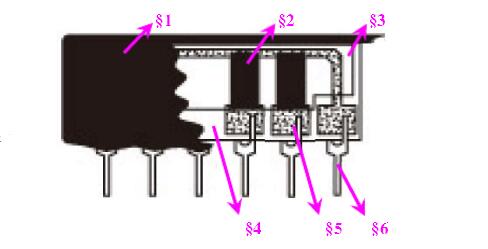

  内部结构InnerConstrucTIon

  ?§1:表层树脂封装

  ?§2:精密电阻体。由排阻的精度确定

  ?§3:保护层。材料多为玻璃

  ?§14:基片。材料多为陶瓷,少有云母

  ?§5:电极

  ?§6:管脚

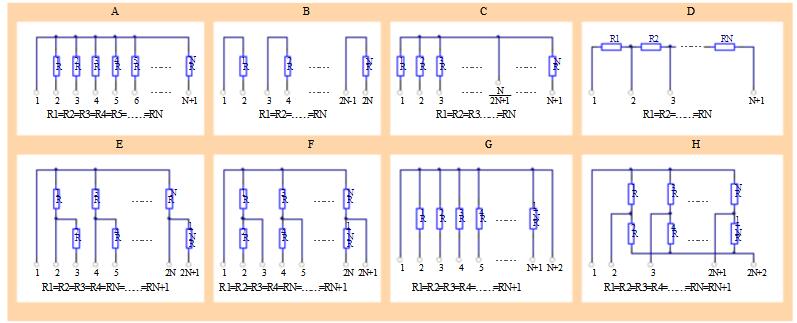

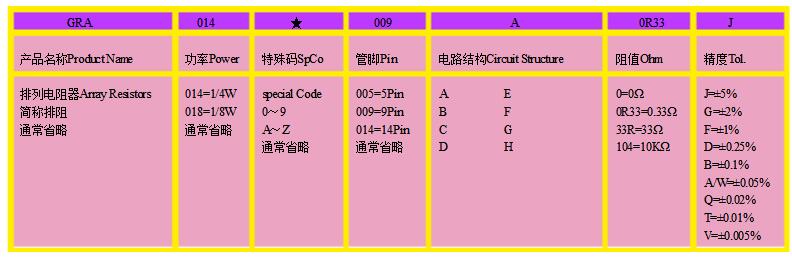

  排阻的电路结构排阻一般用在哪里_排阻的用途介绍  排阻的阻值读数排阻一般用在哪里_排阻的用途介绍  排阻引脚说明排阻一般用在哪里_排阻的用途介绍

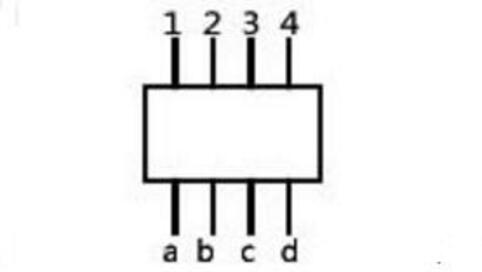

  1与a2与b3与c4与d之间的精密电阻都是10欧,与其它的管脚没有任何关系.就是一排精密电阻,做在了一个原件上.

  有的还有一个公脚,就是为了方便使用,拿万用表量一下就会发现所有脚对公共脚的阻值均是标称值,除公共脚外其它任意两脚阻值是标称值的两倍,很明显任意两脚是通过公共脚串联的,应用在有很多上下拉精密电阻的场合特方便,比如并行通讯线上,还节省空间。
