电阻应变传感器是什么意思?有哪些类型?接地的绝缘电阻该如何测量?

选伊萨,找光伟达

  精密电阻应变传感器是什么意思?有哪些类型?

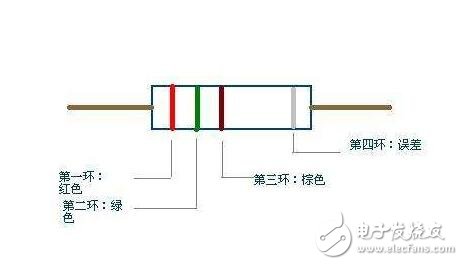

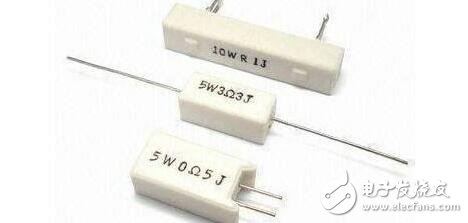

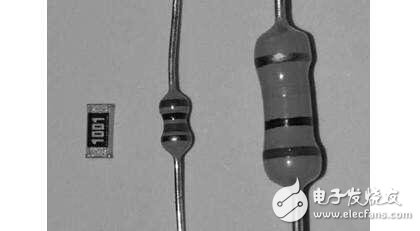

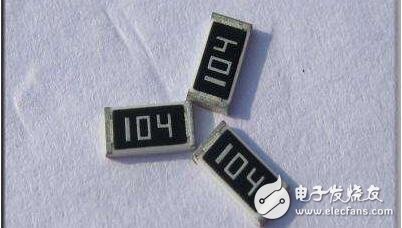

  精密电阻应变式传感器

  传感器中的精密电阻应变片具有金属的应变效应,即在外力作用下产生机械形变,从而使精密电阻值随之发生相应的变化。精密电阻应变片主要有金属和半导体两类,金属应变片有金属丝式、箔式、薄膜式之分。半导体应变片具有灵敏度高(通常是丝式、箔式的几十倍)、横向效应小等优点。

  压阻式传感器

  压阻式传感器是根据半导体材料的压阻效应在半导体材料的基片上经扩散精密电阻而制成的器件。其基片可直接作为测量传感元件,扩散精密电阻在基片内接成电桥形式。当基片受到外力作用而产生形变时,各精密电阻值将发生变化,电桥就会产生相应的不平衡输出。

  用作压阻式传感器的基片(或称膜片)材料主要为硅片和锗片,硅片为敏感材料而制成的硅压阻传感器越来越受到人们的重视,尤其是以测量压力和速度的固态压阻式传感器应用最为普遍。

度传感器的种类很多,现在经常使用的有热精密电阻:PT100、PT1000、Cu50、Cu100;热电偶:B、E、J、K、S等。温度传感器不但种类繁多,而且组合形式多样,应根据不同的场所选用合适的产品。

  热精密电阻传感器

  热精密电阻测温是基于金属导体的精密电阻值随温度的增加而增加这一特性来进行温度测量的。热精密电阻大都由纯金属材料制成,目前应用最多的是铂和铜,此外,现在已开始采用镍、锰和铑等材料制造热精密电阻。

  热精密电阻传感器主要是利用精密电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。在温度检测精度要求比较高的场合,这种传感器比较适用。目前较为广泛的热精密电阻材料为铂、铜、镍等,它们具有精密电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。用于测量-200℃~+500℃范围内的温度。

  热精密电阻传感器分类:

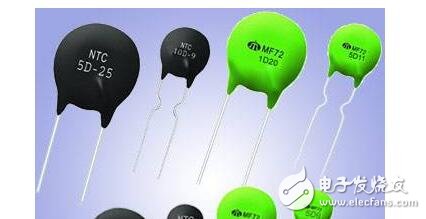

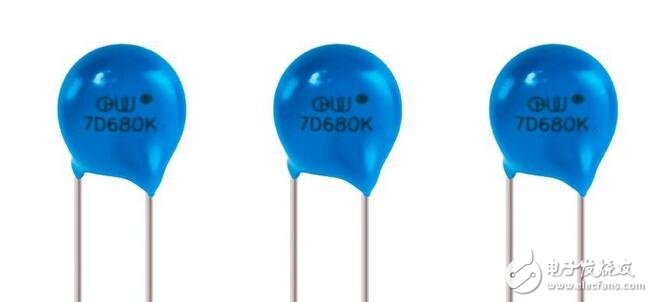

  1.NTC热精密电阻传感器:

  该类传感器为负温度系数传感器,即,传感器阻值随温度的升高而减小;

  2.PTC热精密电阻传感器:

  该类传感器为正温度系数传感器,即,传感器阻值随温度的升高而增大。

  温度传感器

  1、室温管温传感器:

  室温传感器用于测量室内和室外的环境温度,管温传感器用于测量蒸发器和冷凝器的管壁温度。室温传感器和管温传感器的形状不同,但温度特性基本一致。按温度特性划分,目前美的使用的室温管温传感器有二种类型:1、常数B值为4100K±3%,基准精密电阻为25℃对应精密电阻10KΩ±3%。温度越高,阻值越小;温度越低,阻值越大。离25℃越远,对应精密电阻公差范围越大;在0℃和55℃对应精密电阻公差约为±7%;而0℃以下及55℃以上,对于不同的供应商,精密电阻公差会有一定的差别。

度传感器的种类很多,现在经常使用的有热精密电阻:PT100、PT1000、Cu50、Cu100;热电偶:B、E、J、K、S等。温度传感器不但种类繁多,而且组合形式多样,应根据不同的场所选用合适的产品。

  兹附“南韩新基”传感器的温度与精密电阻的对应关系表(中间为标称值,左右分别为最小最大值):-10℃→(57.1821─62.2756─67.7617)KΩ;-5℃→(48.1378─46.5725─50.2355)KΩ;0℃→(32.8812─35.2024─37.6537)KΩ;5℃→(25.3095─26.8778─28.5176)KΩ;10℃→(19.6624─20.7184─21.8114)KΩ;15℃→(15.4099─16.1155─16.8383)KΩ;20℃→(12.1779─12.6431─13.1144)KΩ;30℃→(7.67922─7.97078─8.26595)KΩ;35℃→(6.12564─6.40021─6.68106)KΩ;40℃→(4.92171─5.17519─5.43683)KΩ;45℃→(3.98164─4.21263─4.45301)KΩ;50℃→(3.24228─3.45097─3.66978)KΩ;55℃→(2.65676─2.84421─3.04214)KΩ;60℃→(2.18999─2.35774─2.53605)KΩ。

  除个别老产品外,美的空调电控使用的室温管温传感器均使用这种类型的传感器。常数B值为3470K±1%,基准精密电阻为25℃对应精密电阻5KΩ±1%。同样,温度越高,阻值越小;温度越低,阻值越大。离25℃越远,对应精密电阻公差范围越大。

  兹附“日本北陆”传感器的温度与精密电阻的对应关系表(中间为标称值,左右分别为最小最大值):-10℃→(22.1498─22.7155─23.2829)KΩ;0℃→(13.9408─14.2293─14.5224)KΩ;10℃→(9.0344─9.1810─9.3290)KΩ;20℃→(6.0125─6.0850─6.1579)KΩ;30℃→(4.0833─4.1323─4.1815)KΩ;40℃→(2.8246─2.8688─2.9134)KΩ;50℃→(1.9941─2.0321─2.0706)KΩ;60℃→(1.4343─1.4666─1.4994)KΩ。这种类型的传感器仅用于个别老产品,如RF7.5WB、T-KFR120C、KFC23GWY等。

度传感器的种类很多,现在经常使用的有热精密电阻:PT100、PT1000、Cu50、Cu100;热电偶:B、E、J、K、S等。温度传感器不但种类繁多,而且组合形式多样,应根据不同的场所选用合适的产品。

  2、排气温度传感器:

  排气温度传感器用于测量压缩机顶部的排气温度,常数B值为3950K±3%,基准精密电阻为90℃对应精密电阻5KΩ±3%。兹附“日本芝蒲”传感器的温度与精密电阻的对应关系表(中间为标称值,左右分别为最小最大值):-30℃→(823.3─997.1─1206)KΩ;-20℃→(456.9─542.7─644.2)KΩ;-10℃→(263.7─307.7─358.8)KΩ;0℃→(157.6─180.9─207.5)KΩ;10℃→(97.09─109.8─124.0)KΩ;20℃→(61.61─68.66─76.45)KΩ;25℃→(49.59─54.89─60.70)KΩ;30℃→(40.17─44.17─48.53)KΩ;40℃→(26.84─29.15─31.63)KΩ;50℃→(18.35─19.69─21.12)KΩ;60℃→(12.80─13.59─14.42)KΩ;70℃→(9.107─9.589─10.05)KΩ;80℃→(6.592─6.859─7.130)KΩ;100℃→(3.560─3.702─3.846)KΩ;110℃→(2.652─2.781─2.913)KΩ;120℃→(2.003─2.117─2.235)KΩ;130℃→(1.532─1.632─1.736)KΩ。

  3.、模块温度传感器:模块温度传感器用于测量变频模块(IGBT或IPM)的温度,目前用的感温头的型号是602F-3500F,基准精密电阻为25℃对应精密电阻6KΩ±1%。几个典型温度的对应阻值分别是:-10℃→(25.897─28.623)KΩ;0℃→(16.3248─17.7164)KΩ;50℃→(2.3262─2.5153)KΩ;90℃→(0.6671─0.7565)KΩ。

度传感器的种类很多,现在经常使用的有热精密电阻:PT100、PT1000、Cu50、Cu100;热电偶:B、E、J、K、S等。温度传感器不但种类繁多,而且组合形式多样,应根据不同的场所选用合适的产品。

  温度传感器的种类很多,现在经常使用的有热精密电阻:PT100、PT1000、Cu50、Cu100;热电偶:B、E、J、K、S等。温度传感器不但种类繁多,而且组合形式多样,应根据不同的场所选用合适的产品。

  测温原理:根据精密电阻阻值、热电偶的电势随温度不同发生有规律的变化的原理,我们可以得到所需要测量的温度值。

  光敏传感器

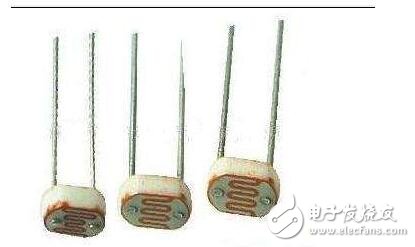

  光敏传感器是最常见的传感器之一,它的种类繁多,主要有:光电管、光电倍增管、光敏精密电阻、光敏三极管、太阳能电池、红外线传感器、紫外线传感器、光纤式光电传感器、色彩传感器、CCD和CMOS图像传感器等。它的敏感波长在可见光波长附近,包括红外线波长和紫外线波长。光传感器不只局限于对光的探测,它还可以作为探测元件组成其他传感器,对许多非电量进行检测,只要将这些非电量转换为光信号的变化即可。光传感器是目前产量最多、应用最广的传感器之一,它在自动控制和非电量电测技术引中占有非常重要的地位。最简单的光敏传感器是光敏精密电阻,当光子冲击接合处就会产生电流。

度传感器的种类很多,现在经常使用的有热精密电阻:PT100、PT1000、Cu50、Cu100;热电偶:B、E、J、K、S等。温度传感器不但种类繁多,而且组合形式多样,应根据不同的场所选用合适的产品。

  湿度传感器

  高分子电容式湿度传感器通常都是在绝缘的基片诸如玻璃、陶瓷、硅等材料上,用丝网漏印或真空镀膜工艺做出电极,再用浸渍或其它办法将感湿胶涂覆在电极上做成电容元件。湿敏元件在不同相对湿度的大气环境中,因感湿膜吸附水分子而使电容值呈现规律性变化,此即为湿度传感器的基本机理。影响高分子电容型元件的温度特性,除作为介质的高分子聚合物的介质常数ε及所吸附水分子的介电常数ε受温度影响产生变化外,还有元件的几何尺寸受热膨胀系数影响而产生变化等因素。

  根据德拜理论的观点,液体的介电常数ε是一个与温度和频率有关的无量纲常数。水分子的ε在T=5℃时为78.36,在T=20℃时为79.63。有机物ε与温度的关系因材料而异,且不完全遵从正比关系。在某些温区ε随T呈上升趋势,某些温区ε随T增加而下降。多数文献在对高分子湿敏电容元件感湿机理的分析中认为:高分子聚合物具有较小的介电常数,如聚酰亚胺在低湿时介电常数为3.0一3.8。而水分子介电常数是高分子ε的几十倍。因此高分子介质在吸湿后,由于水分子偶极距的存在,大大提高了吸水异质层的介电常数,这是多相介质的复合介电常数具有加和性决定的。

  由于ε的变化,使湿敏电容元件的电容量C与相对湿度成正比。在设计和制作工艺中很难组到感湿特性全湿程线性。作为电容器,高分子介质膜的厚度d和平板电容的效面积S也和温度有关。温度变化所引起的介质几何尺寸的变化将影响C值。

  高分子聚合物的平均热线胀系数可达到的量级。例如硝酸纤维素的平均热线胀系数为108x10-5/℃。随着温度上升,介质膜厚d增加,对C呈负贡献值;但感湿膜的膨胀又使介质对水的吸附量增加,即对C呈正值贡献。可见湿敏电容的温度特性受多种因素支配,在不同的湿度范围温漂不同;在不同的温区呈不同的温度系数;不同的感湿材料温度特性不同。总之,高分子湿度传感器的温度系数并非常数,而是个变量。所以通常传感器生产厂家能在-10-60摄氏度范围内是传感器线性化减小温度对湿敏元件的影响。

  比较优质的产品主要使用聚酰胺树脂,产品结构概要为在硼硅玻璃或蓝宝石衬底上真空蒸发制作金电极,再喷镀感湿介质材料(如前所述)形式平整的感湿膜,再在薄膜上蒸发上金电极。湿敏元件的电容值与相对湿度成正比关系,线性度约±2%。虽然,测湿性能还算可以但其耐温性、耐腐蚀性都不太理想,在工业领域使用,寿命、耐温性和稳定性、抗腐蚀能力都有待于进一步提高。

度传感器的种类很多,现在经常使用的有热精密电阻:PT100、PT1000、Cu50、Cu100;热电偶:B、E、J、K、S等。温度传感器不但种类繁多,而且组合形式多样,应根据不同的场所选用合适的产品。

  陶瓷湿敏传感器是近年来大力发展的一种新型传感器。优点在于能耐高温,湿度滞后,响应速度快,体积小,便于批量生产,但由于多孔型材质,对尘埃影响很大,日常维护频繁,时常需要电加热加以清洗易影响产品质量,易受湿度影响,在低湿高温环境下线性度差,特别是使用寿命短,长期可靠性差,是此类湿敏传感器迫切解决的问题。

  当前在湿敏元件的开发和研究中,精密电阻式湿度传感器应当最适用于湿度控制领域,其代表产品氯化锂湿度传感器具有稳定性、耐温性和使用寿命长多项重要的优点,氯化锂湿敏传感器已有了五十年以上的生产和研究的历史,有着多种多样的产品型式和制作方法,都应用了氯化锂感湿液具备的各种优点尤其是稳定性最强。

  氯化锂湿敏器件属于电解质感湿性材料,在众多的感湿材料之中,首先被人们所注意并应用于制造湿敏器件,氯化锂电解质感湿液依据当量电导随着溶液浓度的增加而下降。电解质溶解于水中降低水面上的水蒸气压的原理而实现感湿。

  氯化锂湿敏器件的衬底结构分柱状和梳妆,以氯化锂聚乙烯醇涂覆为主要成份的感湿液和制作金质电极是氯化锂湿敏器件的三个组成部分。多年来产品制作不断改进提高,产品性能不断得到改善,氯化锂感湿传感器其特有的长期稳定性是其它感湿材料不可替代的,也是湿度传感器最重要的性能。在产品制作过程中,经过感湿混合液的配制和工艺上的严格控制是保持和发挥这一特性的关键

度传感器的种类很多,现在经常使用的有热精密电阻:PT100、PT1000、Cu50、Cu100;热电偶:B、E、J、K、S等。温度传感器不但种类繁多,而且组合形式多样,应根据不同的场所选用合适的产品。

  接地的绝缘精密电阻该如何测量?

  接地线就是直接连接地球的线,也可以称为安全回路线,危险时它就把高压直接转嫁给地球,算是一根生命线。

  建筑接地线可以这样测量:

  1、拆开接地干线与接地体的连接点,或拆开接地干线上所有接地支线的连接点

  2、将两根接地棒分别插入地面400mm深,一根离接地体40m远,另一根离接地体20m远

  3、把摇表置于接地体近旁平整的地方,然后进行接线

度传感器的种类很多,现在经常使用的有热精密电阻:PT100、PT1000、Cu50、Cu100;热电偶:B、E、J、K、S等。温度传感器不但种类繁多,而且组合形式多样,应根据不同的场所选用合适的产品。

  (1)用一根连接线连接表上接线桩E和接地装置的接地体E′ (2)用一根连接线连接表上接线桩C和离接地体40m远的的接地棒C′(3)用一根连接线连接表上接线桩P和离接地体20m远的接地棒

  4、根据被测接地体的接地精密电阻要求,调节好粗调旋钮(上有三档可调范围)。

  5、以约120转/分钟的速度均匀地摇动摇表。当表针偏转时,随即调节微调拨盘,直至表针居中为止。以微调拨盘调定后的读数,去乘以粗调定位倍数,即是被测接地体的接地精密电阻。例如微调读数为0.6,粗调的精密电阻定位倍数是10,则被测的接地精密电阻是6Ω。

  6、为了保证所测接地精密电阻值的可靠,应改变方位重新进行复测。取几次测得值的平均值作为接地体的接地精密电阻。
