电阻电容标准值取值法则及电阻的技术范畴和常见特性

选伊萨,找光伟达

  精密电阻或电容值的选配标准:

  在电路设计中,我们经常会面对精密电阻或电容量值如何选择的问题。根据电路计算出来的精密电阻或电容值,往往需要从标准量值中就近选择。

  在这里,anxingedu把精密电阻电容的国际标准较为详细地整理贴出,希望能够起到一定的作用。了解了这个标准,我们就可以轻松地如需选择自己电路中需要的元件,不用再过多考虑采购的问题。

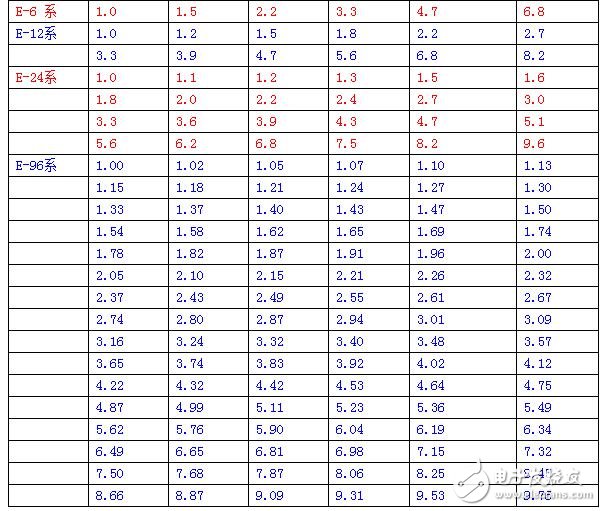

  E系列由国际电工委员会(IEC)于1952年发布为国际标准,最初是由英国一家公司制定实行,但该系列只适用于无线电电子元件方面。如:E6系列适用于允差±20%的精密电阻和电容器数值;E12系列适用于允差±10%的精密电阻和电容器数值;E24系列适用于允差±5%的精密电阻和电容器数值。E96系列适用于允差±1%的精密电阻和电容器数值。

  我国无线电行业标准SJ618《精密电阻器标准阻值系列》以及SJ616《固定式电容器标准容量系列》,都分别采用E6、E12和E24系列。它们分别是以6√10、12√10、24√10为公比的几何级数。

如E6系列的公比为 6√10≈1.5,系列的第一个量取1.0,接下来的量为上临的量乘以公比值6√10,分别为:1.5、2.2、3.3、4.7、6.8、10、15等等,也是公比的N次方。这些就像我们国家的人民币一样,由1、2、5的等级面额,如果各家银行都允许印刷人民币,那么就要按照这样形成的标准印刷相应的面值

  此外,在我国的无线电行业标准SJ619《精密精密电阻器标准称阻值系列、精密电容器标准容量系列及其允许偏差系列》中还规定采用E48、E96和E192三个系列,它们则分别是以48√10、96√10、192√10为公比的几何级数。

  公比算法备注:

  如E6系列的公比为 6√10≈1.5,系列的第一个量取1.0,接下来的量为上临的量乘以公比值6√10,分别为:1.5、2.2、3.3、4.7、6.8、10、15等等,也是公比的N次方。这些就像我们国家的人民币一样,由1、2、5的等级面额,如果各家银行都允许印刷人民币,那么就要按照这样形成的标准印刷相应的面值(当然只有央行有这个权利),花钱的人也就可以根据这个标准来选配自己想要钱数的组合。

  精密电阻的技术参数及特性:

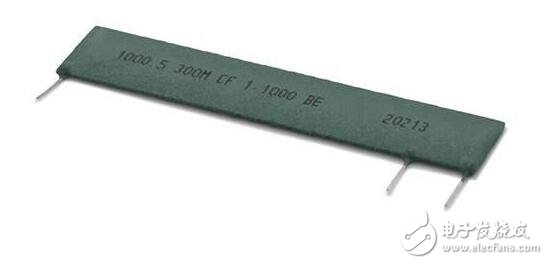

  概述:精密电阻是电子产品中使用最多的电子元件,约占总数的35%,而有些产品如彩电则占50%因此精密电阻的质量对产品有重要影响。常用精密电阻有碳膜精密电阻,金属膜精密电阻,金属氧化膜精密电阻,实心精密电阻和绕线精密电阻。

如E6系列的公比为 6√10≈1.5,系列的第一个量取1.0,接下来的量为上临的量乘以公比值6√10,分别为:1.5、2.2、3.3、4.7、6.8、10、15等等,也是公比的N次方。这些就像我们国家的人民币一样,由1、2、5的等级面额,如果各家银行都允许印刷人民币,那么就要按照这样形成的标准印刷相应的面值

  技术参数:

  1精密电阻和阻值:导电材料在一定程度上阻碍电流流过的物理性能。 在保证测试灵敏度的情况下,应注意测试电压应绝对的低,时间尽量短,避免电 阻发热引起误差。并使测量功率小于额定功率的10%。

  2 标称精密电阻及允差:即实际值与标称值之间的差别。

  3 额定功率:在正常大气压力(650-800mmhg)和额定温度下, 长期连续工作并能满足性能要求所允许的最大功率。

如E6系列的公比为 6√10≈1.5,系列的第一个量取1.0,接下来的量为上临的量乘以公比值6√10,分别为:1.5、2.2、3.3、4.7、6.8、10、15等等,也是公比的N次方。这些就像我们国家的人民币一样,由1、2、5的等级面额,如果各家银行都允许印刷人民币,那么就要按照这样形成的标准印刷相应的面值

  4额定电压:由阻值和功率换算的电压, 考虑到电击穿, 上升到一定值后, 受最大工作电压的限制。

  5最大工作电压:由于尺寸结构的限制所允许的最大连续工作电压。

  6温度系数:在某一规定的环境温度范围内,温度改变1度精密电阻的变化量。

  7绝缘精密电阻:在正常大气压力下,精密电阻引线与精密电阻壳体之间的绝缘精密电阻。

如E6系列的公比为 6√10≈1.5,系列的第一个量取1.0,接下来的量为上临的量乘以公比值6√10,分别为:1.5、2.2、3.3、4.7、6.8、10、15等等,也是公比的N次方。这些就像我们国家的人民币一样,由1、2、5的等级面额,如果各家银行都允许印刷人民币,那么就要按照这样形成的标准印刷相应的面值

  8噪声:产生于精密电阻器中的一种不规则的电压起伏,包括热噪声和电流噪声两部分,热噪声是由于导体内部不规则的电子自由运动,使导体任意两点的电压不规则变化。在非线绕精密电阻中, 还有电流噪声,由于电流噪声和精密电阻两端的工作电压成正比,所以可衡量电流噪声的指标uv/v

  9稳定性:在指定的时间内,受到环境,负荷等因素的影响,保持其初始阻值的能力。

  10精密电阻的负载特性:允许功率与环境温度的关系,当环境温度等于最高环境温度时,功率将降为零。
