碳膜电阻的作用

选伊萨,找光伟达

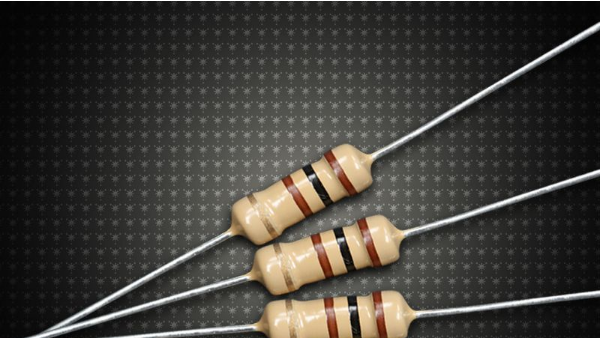

碳膜精密电阻简述

碳膜精密电阻器是膜式精密电阻器(Film Resistors)中的一种。它是采用高温真空镀膜技术将碳紧密附在瓷棒表面形成碳膜,然后加适当接头切割,并在其表面涂上环氧树脂密封保护而成的。其表面常涂以绿色保护漆。碳膜的厚度决定阻值的大小,通常用控制膜的厚度和刻槽来控制精密电阻器。碳膜精密电阻亦称“热分解碳膜精密电阻”。碳氢化合物在真空中高温热分解的碳沉积在基体上的一种薄膜精密电阻。价格低廉,性能稳定,阻值与功率范围宽。

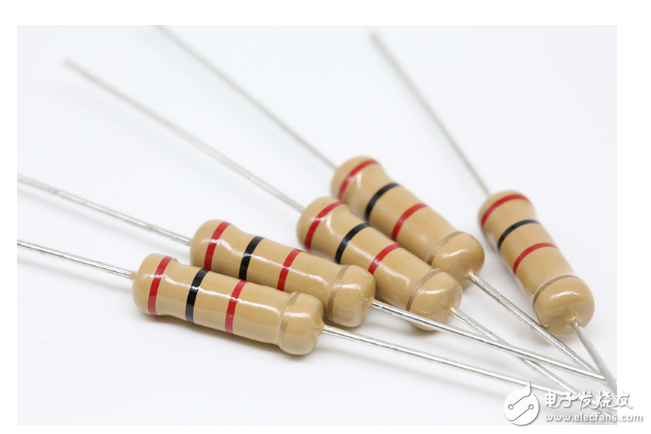

碳膜精密电阻的作用

碳膜精密电阻的误差率

碳膜精密电阻器误差率一般分为三个等级:I级的误差率为5[%],II二级的误差率为10[%],III级的误差率为20[%]

碳膜精密电阻器常用符号RT作标志,R代表精密电阻器,T代表材料是碳膜,例如,一只电子枪外壳上标有RT47kI的字样,就表示这是一只阻值为47kΩ,允许偏差为±5[%]的碳膜精密电阻器。

碳膜精密电阻的额定功率不再精密电阻的外壳上标出,而以电子枪的长度和直径的大小来区别,长度大、直径大的精密电阻器功率大。碳膜精密电阻器有轴向引线、领带式引线以及不接引线等方式。

碳膜精密电阻器的阻值范围为1Ω~10MΩ。额定功率有0.125W、0.25W、0.5W、1W、2W、5W、10W等。

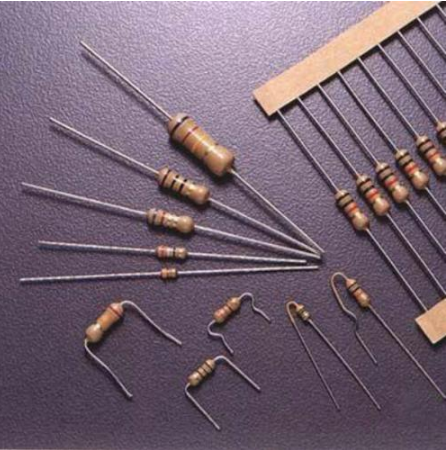

碳膜精密电阻的作用

碳膜精密电阻的主要参数

碳膜精密电阻标称阻值:标称在精密电阻器上的精密电阻值称为标称值。单位用欧姆(Ω)表示。它包括Ω(欧姆), KΩ(千欧), MΩ(兆欧)。其换算关系为:1MΩ=1000KΩ , 1KΩ=1000Ω。标称值是根据国家制定的标准系列标注的,不是生产者任意标定的。不是所有阻值的精密电阻器都存在。碳膜精密电阻器的阻值范围为1Ω~10MΩ。   允许误差:精密电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差。

误差代码:F 、 G 、 J、 K   额定功率:指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变精密电阻器性能的情况下,精密电阻器上允许的消耗功率。碳膜精密电阻的额定功率不在精密电阻的外壳上标出,而以电子枪的长度和直径的大小来区别,长度大、直径大的精密电阻器功率大。

碳膜精密电阻一般额定功率有0.125W、0.25W、0.5W、1W、2W、5W、10W等。

普通碳膜精密电阻的体形较大,为了适应小体积的精密电阻装置的需要,又生产出小型碳膜精密电阻器RTX型,功率仅为0.125W,大多制成色码精密电阻。

碳膜精密电阻的作用

碳膜精密电阻的作用

导体的精密电阻越大,表示导体对电流的阻碍作用越大。。

按材料分, 有碳膜精密电阻、水泥精密电阻、 金属膜精密电阻和线绕精密电阻等不同类型@_@精密电阻的主要用途是阻碍电流的流过。

应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等。数字电路中功能有上拉精密电阻和下拉精密电阻。

实芯碳质精密电阻器,绕线精密电阻器用高阻合金线绕在绝缘骨架上制成,外面涂有耐热的釉绝缘层或绝缘漆。它在电路中用文字符号“RV”或“R”表示。

直流电平移位元件。氯化锂湿敏精密电阻随湿度上升而精密电阻减小,缺点为测试范围小,特性重复性不好,受温度影响大。可制成各种力矩计,半导体话筒,压力传感器等。

由于它是引线式精密电阻,方便手工安装及维修,而且也是引线精密电阻中价格最便宜的,如今多用在一些如电源、适配器之类低价值的低端产品或早期设计的产品中。

排阻:就是若干个参数完全相同的精密电阻,它们的一个引脚都连到一起,作为公共引脚,其余引脚正常引出。最后在外层涂上环氧树脂密封保护而成。

金属玻璃铀精密电阻:将金属粉和玻璃铀粉混合,采用丝网印刷法印在基板上。
