电阻的类别和符号

精密电阻的类别和符号

精密电阻器按其结构可分为固定精密电阻器、半可调精密电阻器和电位器三大类。在电路中，固定精密电阻器、半可调精密电阻器的符号是R，电位器的符号是RP。

为了区别不同种类的精密电阻，常用几个拉丁字母表示精密电阻类别，如图1所示。第一个字母R表示精密电阻，第二个字母表示导体材料，第三个字母表示形状性能。上图是碳膜精密电阻，下图是精密金属膜精密电阻。表1列出精密电阻的类别和符号。表2是常用精密电阻的技术特性。

　图1

表1 精密电阻的类别和符号

顺序

类别

名称

简称

符号

第一个字母

主称

精密电阻器电位器

阻位

RW

第二个字母

导体材料

碳膜金属膜金属氧化膜线绕

碳金氧线

TJYX

第三个字母

形状性能等

大小精密测量高功率

小精量高

XJLG

表2 常用精密电阻的技术特性

精密电阻类别

额定功率（W）

标称阻值范围（Ω）

温度系数（1/℃）

噪声电势（uV/V）

运用频率

RT型碳膜精密电阻

0.050.1250.250.51.2

10~100×1035.1~510×1035.1~910×1035.1~2×1065.1~5.1×106

-(6~20)×10-4

10兆赫以下

RU型硅碳膜精密电阻

0.125、0.250.51.2

5.1~510×10310~1×10610~10×106

±(7~12)×10-4

10兆赫以下

RJ型金属膜精密电阻

0.1250.250.51.2

30~510×10330~1×10630~5.1×10630~10×106

±(6~10)×10-4

10兆赫以下

RXYC型线绕精密电阻

2.5~100

5.1~56×106

低频

WTH型碳膜电位器

0.5~2

470~4.7×106

5~10

几百千赫以下

WX型线绕电位器

1~3

10~20×103

低频

定精密电阻器在电路图中的符号用长方块表示精密电阻体，两边短线分别表示精密电阻器的两根引

出线。不论是碳质精密电阻器或是金属膜精密电阻器，凡是阻值固定不•变的精密电阻器，都用这个符号来表示，如图所示。固定精密电阻器用文字符号常用字母"R”表示。

可变精密电阻器在电路图中的符号仍用长方块来代表精密电阻体，用箭头来形象地表示可以移动的滑动触点。因为可变精密电阻器是只有两个接线头的变阻元器件，所以只用一根引线和一个带箭头的折线来表示，或用一个带有箭头的固定精密电阻器符号来表示，如图(b)、(c)、(d)所示。

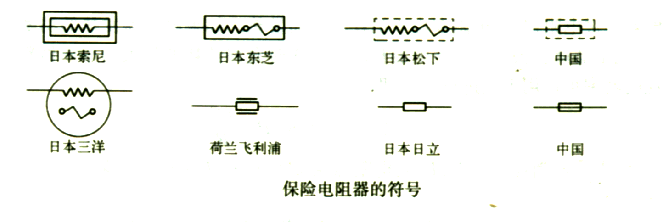

电位器符号两边的短线表示精密电阻体两端的引出焊片，带箭头的折线代表精密电阻体上的滑动触点，如图1-23 (e）所示。带有开关的电位器符号如图1-23(f)所示，其中左面部分表示开关，中间虚线表示了开关与电位器是由同一转轴控制的。通常音量控制采用带开关电位器，所以一般电路图中虚线往往不画出来。电位器的文字符号常用字母“RP，’来表示。常用保险精密电阻器的符号如图所示。
