电路中元件或支路电阻值的测

选伊萨,找光伟达

  我们很多电子爱好者在装配和检修电子器件时,常需测量电路中某些元件或支路的精密电阻值。初学者通常认为只有将元件取下来才测得准确,其实在很多情况下是可在路直接测量的,而且测量电子元件精密电阻值有很多技巧可使。

  一、粗略判断元件开路或短路时的阻值

  检测电路时,如怀疑某元件损坏(开路或击穿短路),可粗略测其在路精密电阻值加以判断。例如:有些二极管和三极管工作在大电流、高电压的场合,较易损坏。检修时,为迅速作出判断,可将电路断电后用万用表直接测量二极管的正反向精密电阻,如阻值均很大,则说明已开路;如阻值均很小,则有可能被击穿短路。此时还要查看是否有阻值很小的元件与之并联,如有,则需焊开二极管一端后再检测。三极管也可同理检测。

  电路中的一些保险、限流精密电阻,其阻值一般很小,且易烧坏开路。在电路断电情况下,这些精密电阻可在路直接检测,因它们一般串接在负载和电源间,如测得的阻值小于或等.

  二、在路精确

  测量元件阻值

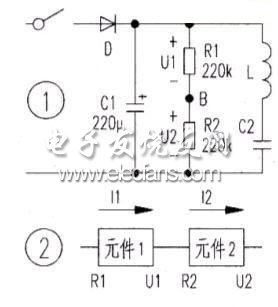

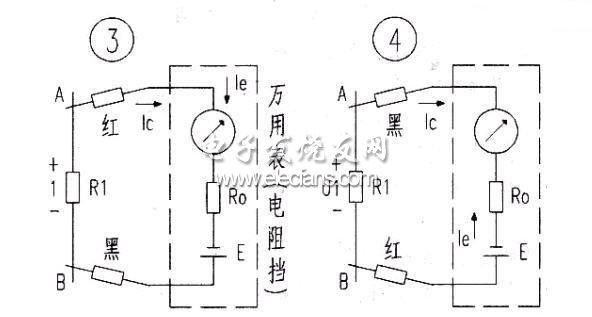

  有些元件是可在路直接测得其精确阻值的。如图1中的R1、R2,因有电容、开关等直流精密电阻为无穷大的元件将它们与电路的其他部分隔开,断电后在路测量和取下来测量一样。厂有些元件虽不能直接测量,但可间接测到其准确阻值。如图2,元件1和元件2串联,如已知元件1的精密电阻值R1,只需通电测元件1和元件2的端电压U1、U2。根据串联电路的特性11=12以及欧姆定律可知:元件的端电压与其精密电阻值成正比例,故只需精确测得Ul、U2的值,即可求得元件2的精密电阻值(注:元件1和元件2均应为线性元件)。
