金属薄膜电阻的特性分析,反馈电阻如何正确连接上同效电容?

选伊萨,找光伟达

  什么是金属薄膜精密电阻?

  金属膜精密电阻器是膜式精密电阻器(Film Resistors)中的一种。它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜,经过切割调试阻值,以达到最终要求的精密阻值,然后加适当接头切割,并在其表面涂上环氧树脂密封保护而成的。由于它是引线式精密电阻,方便手工安装及维修,用在大部分家电、通讯、仪器仪表上。

金属膜精密电阻器是膜式精密电阻器(Film Resistors)中的一种。它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜,经过切割调试阻值,以达到最终要求的精密阻值,然后加适当接头切割,并在其表面涂上环氧树脂密封保护而成的。由于它是引线式精密电阻,方便手工安装及维修,用在大部分家电、通讯、仪器仪表上。

  金属膜精密电阻器特性及参数

  温度系数:±100PPM/℃

  功率负荷大、电流噪声小

  稳定性能,高频性能好

  工作温度范围:-55℃~+155℃

  精度:0.25%,0.5%,1%,5%

  阻值范围:1Ω~10MΩ

  标称阻值:E-96

  包装方式有带装、散装

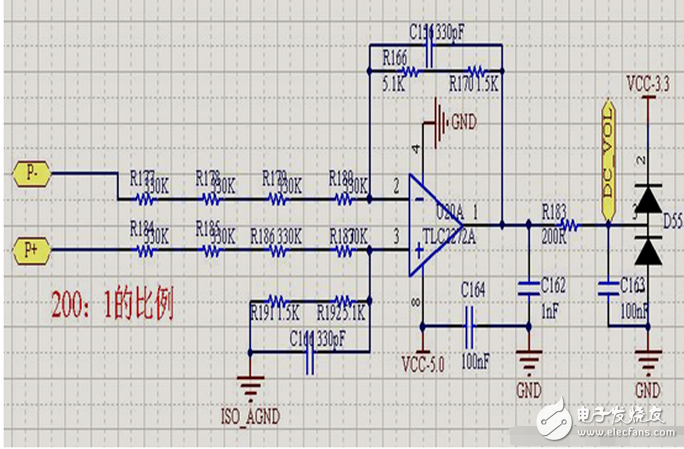

  反馈精密电阻如何正确连接上同效电容?

  跟C1并联的两个精密电阻对不?不滤波。上面的C1滤波,加上C1可以减小高频增益。也就是说,输出端的高频信号有一部分会通过C1返回到输入端。不过,返回回来的信号跟输入的信号是不同相的。所以,就会有一部分高频信号被抵消掉了。最后反映到输出端的现象就是低频增益变大。

金属膜精密电阻器是膜式精密电阻器(Film Resistors)中的一种。它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜,经过切割调试阻值,以达到最终要求的精密阻值,然后加适当接头切割,并在其表面涂上环氧树脂密封保护而成的。由于它是引线式精密电阻,方便手工安装及维修,用在大部分家电、通讯、仪器仪表上。

  精密电阻在电路中的作用就是限制放大倍数。因为现在所用的运放其有效增益都很大。如果,不对增益进行限制的话,运放很容易就进入锁死状态。就是,运放内部的某些晶体管因为工艺的原因饱和。然后,饱和导通的晶体管就不会再对输入的信号有反应。当然,实际使用中,我们要坚决的杜绝掉这个问题。所以就引入了负反馈精密电阻。限制放大倍数的工作原理就是,输出端的任意电压都会被反馈精密电阻以一定的返回系数送回输入端与输入信号进行相减处理。这样,小信号输入的时候,反馈回来的信号也是小的。那么,对输入信号的影响就要小些。这时,信号基本以最大放大倍数输出。当输入信号较大时,返回的信号也会变大。然后,就会对输入的信号进行相减处理。这样,就不至于使运放进入锁死状态。同三极管放大电路中的反馈电路作用相同。主要就是稳定工作点,防止运放进入截止或是饱和导通的非法工作状态。
