排阻引脚图及内部结构介绍

选伊萨,找光伟达

  排阻概要

  排阻是将多个精密电阻集中封装在一起,组合制成的。排阻具有装配方便、安装密度高等优点,目前已大量应用在电视机、显示器、电脑主板、小家电中常用排阻有A型和B型的区别。

  A型排阻的引脚总是奇数的。它的左端有一个公共端(用白色的圆点表示),常见的排阻有4、7、8个精密电阻,所以引脚共有5或8或9个。

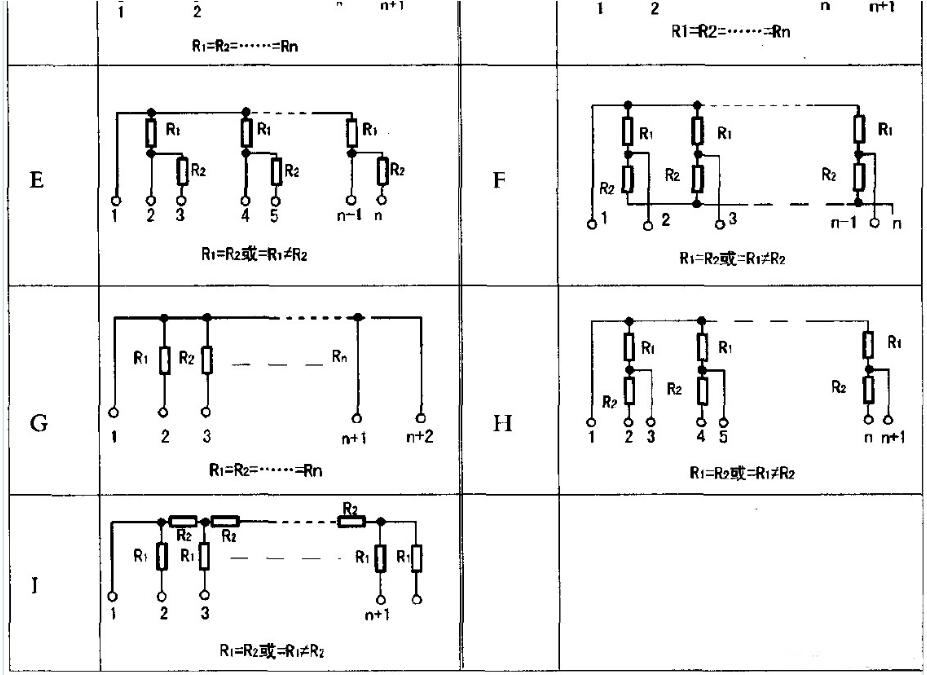

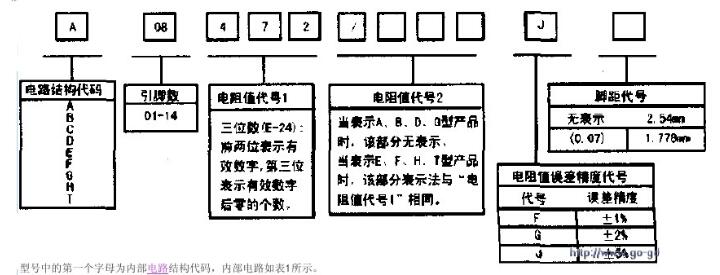

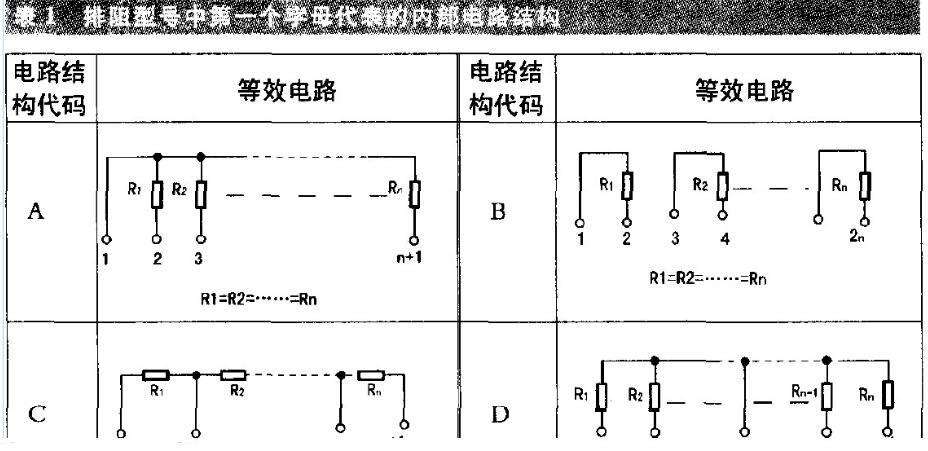

  B型排阻的引脚总是偶数的。它没有公共端端,常见的排阻有4个精密电阻,所以引脚共有8个。排阻的阻值读法如下:“103”表示:10kQ2,“510”表示:51Q2。排阻的阻值与内部电路结构通常可以从型号上识别出来,其型号标示如下图所示

排阻引脚图及内部结构介绍排阻引脚图及内部结构介绍排阻引脚图及内部结构介绍

  排阻的特点

  排阻具有方向性,与色环精密电阻相比具有整齐、少占空间的优点。

  排阻的内部结构

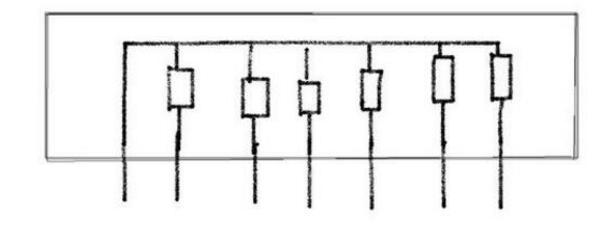

  排阻实际上就是有N个精密电阻,他们的一端全接起来了,然后引出一个公共端。

排阻引脚图及内部结构介绍排阻引脚图及内部结构介绍

  排阻的识别

  在三位数字中,从左至右的第一、第二位为有效数字,第三位表示前两位数字乘10的N次方(单位为Ω)。如果阻值中有小数点,则用“R”表示,并占一位有效数字。例如:标示为“103”的阻值为10&TImes;10^3=10kΩ;标示为“222”的阻值为22&TImes;10^2=2.2kΩ;标示为“105”的阻值为10&TImes;10^5=1MΩ。需要注意的是,要将这种标示法与一般的数字表示方法区别开来,如标示为220的精密电阻器阻值为22&TImes;10^0=22Ω,只有标志为221的精密电阻器阻值才为220Ω。

  标示为“0”或…000”的排阻阻值为OΩ,这种排阻实际上是跳线(短路线)。

  一些精密排阻采用四位数字加一个字母的标示方法(或者只有四位数字)。前三位数字分别表示阻值的百位、十位、个位数字,第四位数字表示前面三个数字乘10的N次方,单位为欧姆;数字后面的第一个英文字母代表误差(G=2%、F=1%、D=0.25%、B=O.1%、A或W=0.05%、Q=0.02%、T=0.01%、V=0.005%)。如标示为“2341”的排阻的精密电阻为234×10=2340Ω。

  排阻具有方向性,与色环精密电阻相比具有整齐、所占空间少的优势。

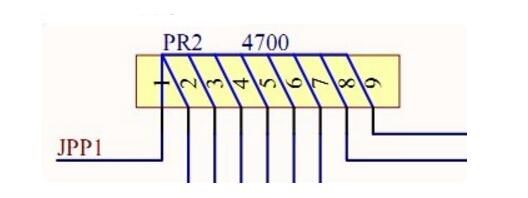

  上拉排阻:上拉是相对下拉来说的。可以简单的理解上拉的作用是给信号线提供一个驱动电压,使之传输更稳定,传输距离更远~用来抵消线路中内阻对信号的损耗。

  排阻引脚说明

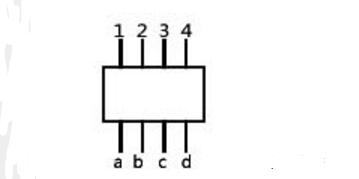

  1与a2与b3与c4与d之间的精密电阻都是10欧,与其它的管脚没有任何关系.就是一排精密电阻,做在了一个原件上..

  有的还有一个公脚,就是为了方便使用,拿万用表量一下就会发现所有脚对公共脚的阻值均是标称值,除公共脚外其它任意两脚阻值是标称值的两倍,很明显任意两脚通过公共脚脚串联的嘛!用在有很多上下拉精密电阻的场合应用特方便,比如并行通讯线上,还节省空间。

排阻引脚图及内部结构介绍

  排阻的作用

  内存芯片下方均匀分布的“芝麻粒”,实际上是位于内存颗粒和金手指之间的“排阻”。排阻,是一排精密电阻的简称。我们知道,内存在处理、传输数据时会产生大小不一的工作电流。而在内存颗粒走线的必经之处安装一排精密电阻,则能够帮助内存起到稳压作用,让内存工作更稳定。从而提升内存的稳定性,增强内存使用寿命。而你说的内存右边角上的“小绿豆”。我们一般称之为SPD。SPD是一存储体,它存储了厂商对内存的详细配置信息:如内存的工作电压,位宽,操作时序等。每次开机后自检时,系统都会首先读取内存SPD中的相关信息,来自动配置硬件资源,以避免出错。

  上拉、限流。和普通精密电阻一样,相比而言简化了PCB的设计、安装,减小空间,保证焊接质量。
